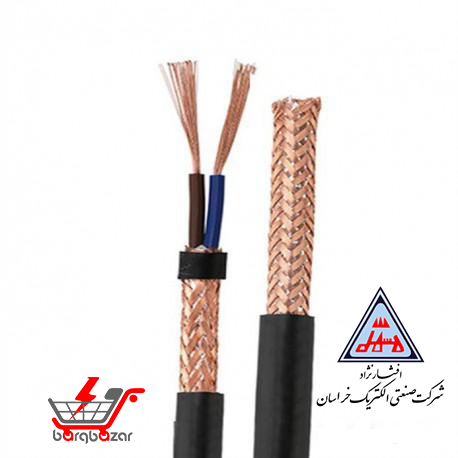

کابل افشان شیلددار 5 در 1 افشارنژاد

تحلیل و ساختار کابل افشان شیلددار 5 در 1 افشارنژاد

هادی هر رشته از کابل افشان شیلددار ۵ در ۱ افشارنژاد از مس آنیل‌شده کلاس ۵ (Class 5) ساخته شده است. استفاده از هادی افشان باعث می‌شود کابل نسبت به مدل‌های دارای هادی خشک یا نیمه‌افشان انعطاف بیشتری داشته باشد و در مسیرهایی که کابل هنگام نصب نیاز به خم‌شدن، عبور از داخل تابلو یا اتصال به تجهیزات دارد، اجرای ساده‌تری داشته باشد.

ساختار هادی هر رشته طبق مشخصات این مدل شامل ۳۲ مفتول با قطر ۰.۱۹ میلی‌متر (32×0.19 mm) است و سطح مقطع نامی هر رشته ۱ میلی‌متر مربع (1 mm²) در نظر گرفته می‌شود. این ساختار باعث می‌شود کابل برای کاربردهایی که نیاز به انعطاف‌پذیری در مدارهای کنترل، فرمان و تجهیزات الکتریکی دارند، نسبت به کابل‌های دارای هادی غیرقابل انعطاف گزینه مناسب‌تری باشد.

عایق هر رشته از PVC با ضخامت اسمی ۰.۶ میلی‌متر ساخته شده است. این لایه وظیفه جداسازی الکتریکی رشته‌ها از یکدیگر و جلوگیری از تماس ناخواسته هادی‌ها را بر عهده دارد. انتخاب کابل باید با توجه به شرایط کاری، محیط نصب و محدوده ولتاژی مدار انجام شود.

این کابل معمولاً زمانی انتخاب می‌شود که علاوه بر انعطاف‌پذیری کابل افشان، کاهش اثر نویزهای محیطی نیز اهمیت داشته باشد. بنابراین پیش از خرید باید مشخص شود که نیاز اصلی پروژه فقط انتقال جریان است یا محافظت بهتر از مدار در برابر تداخل‌های الکترومغناطیسی نیز موردنیاز است.

شیلد کابل چگونه از تجهیزات در برابر نویز محافظت می‌کند؟

در این کابل از ترکیب لایه Al-PET به همراه شیلد بافته‌شده از مفتول مسی آنیل‌شده (CWB) استفاده شده است. ساختار اعلام‌شده برای بافت شیلد این مدل 24×6×0.12 mm است که یک لایه محافظ در اطراف هادی‌های داخلی ایجاد می‌کند.

وجود شیلد در کابل‌هایی که برای انتقال سیگنال، فرمان یا تغذیه تجهیزات حساس استفاده می‌شوند اهمیت بیشتری دارد؛ زیرا کابل ممکن است در مجاورت منابع ایجاد تداخل الکترومغناطیسی (EMI) مانند موتورهای الکتریکی، درایوهای کنترل دور (اینورتر)، کنتاکتورها، کابل‌های قدرت یا تجهیزات صنعتی قرار گیرد.

شیلد با کاهش اثر نویزهای خارجی روی مدار، به عملکرد پایدارتر تجهیزات کمک می‌کند. البته میزان تأثیرگذاری آن فقط به وجود شیلد وابسته نیست و عواملی مانند روش نصب کابل، نحوه اتصال شیلد، اجرای صحیح ارت، مسیر عبور کابل و نوع نویز محیط نیز روی عملکرد نهایی تأثیر دارند.

در پروژه‌های صنعتی، اجرای صحیح اتصال شیلد اهمیت زیادی دارد؛ زیرا نصب نامناسب می‌تواند باعث کاهش عملکرد حفاظتی کابل شود.

بررسی ساختار پنج رشته‌ای کابل ۵×۱ افشارنژاد

این کابل دارای پنج رشته با سطح مقطع برابر ۱ میلی‌متر مربع (1 mm²) است. در برخی کاربردهای سه‌فاز می‌توان از این آرایش برای موارد زیر استفاده کرد:

• سه هادی فاز (L1، L2 و L3)
• یک هادی نول (N)
• یک هادی حفاظتی PE

این ساختار برای تجهیزاتی مناسب است که علاوه بر تغذیه سه‌فاز، به مسیر نول و حفاظت ارت نیز نیاز دارند. با این حال، وجود پنج رشته به‌تنهایی نشان‌دهنده مناسب‌بودن کابل برای تمام مصرف‌کننده‌های سه‌فاز نیست و انتخاب کابل باید بر اساس جریان مصرف‌کننده، نوع بار، طول مسیر، شرایط نصب و الزامات ایمنی پروژه انجام شود.

کابل ۵×۱ افشارنژاد چه تفاوتی با کابل افشان معمولی دارد؟

تفاوت اصلی این مدل با کابل‌های افشان معمولی، وجود لایه شیلد محافظ است. کابل افشان معمولی برای مسیرهایی مناسب است که مشکل خاصی از نظر نویز و تداخل الکترومغناطیسی وجود ندارد؛ اما کابل افشان شیلددار زمانی انتخاب می‌شود که کابل در کنار تجهیزات صنعتی، کابل‌های قدرت یا سیستم‌های حساس به اختلال نصب شود.

بنابراین انتخاب مدل شیلددار فقط به معنای داشتن یک لایه محافظ بیشتر نیست؛ بلکه باید بر اساس شرایط واقعی محیط و حساسیت تجهیزات انجام شود.

ولتاژ نامی 300/500V چه محدودیتی ایجاد می‌کند؟

ولتاژ نامی این مدل ۳۰۰/۵۰۰ ولت (300/500V) است. این مقدار مشخص می‌کند که کابل برای چه محدوده‌ای از کاربردهای الکتریکی طراحی شده است و نباید بدون بررسی مشخصات مدار، جایگزین کابل‌هایی با رده ولتاژی بالاتر مانند ۰.۶/۱ کیلوولت (0.6/1kV) شود.

در هنگام انتخاب کابل، علاوه بر ولتاژ نامی، باید نوع تجهیز مصرف‌کننده، شرایط محیطی، استاندارد مورد نیاز پروژه و روش نصب نیز بررسی شود.

همچنین نمی‌توان فقط بر اساس سطح مقطع ۱ میلی‌متر مربع (1 mm²) یک عدد ثابت برای جریان مجاز کابل اعلام کرد؛ زیرا ظرفیت عبور جریان به عواملی مانند روش نصب، دمای محیط، تعداد کابل‌های مجاور، طول مسیر، تهویه و شرایط بهره‌برداری وابسته است.

مشخصات فنی کابل شیلددار ۵×۱ افشارنژاد

• مدل: (N)YSLCY 5×1
• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۱ میلی‌متر مربع (1 mm²)
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Class 5، افشان
• ساختار هادی هر رشته: 32×0.19 mm
• جنس عایق: PVC
• ضخامت اسمی عایق: ۰.۶ میلی‌متر
• لایه محافظ: Al-PET
• نوع شیلد: بافت مسی CWB
• جنس شیلد: مفتول مسی آنیل‌شده
• ساختار شیلد: 24×6×0.12 mm
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• آرایش قابل استفاده در مدار سه‌فاز: ۳ فاز + ۱ نول + ۱ هادی حفاظتی PE
• برند: خراسان افشارنژاد
• نوع کابل: کابل افشان شیلددار چندرشته‌ای

نکته: برای اعلام جریان مجاز دقیق این کابل باید اطلاعاتی مانند روش نصب، دمای محیط، طول مسیر، تعداد کابل‌های کنار هم و شرایط بار مشخص باشد؛ بنابراین ارائه یک عدد ثابت بدون این اطلاعات می‌تواند باعث انتخاب نادرست کابل شود.

قبل از خرید کابل ۵×۱ افشارنژاد به چه نکاتی توجه کنیم؟

انتخاب کابل ۵×۱ افشارنژاد فقط بر اساس سطح مقطع انجام نمی‌شود. جریان مصرف‌کننده، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و شرایط کاری باید قبل از خرید بررسی شوند.

وجود شیلد زمانی اهمیت بیشتری دارد که کابل در نزدیکی منابع نویز مانند موتور، اینورتر، کابل‌های قدرت یا تجهیزات حساس نصب شود. عملکرد مناسب شیلد نیز به نحوه نصب، اتصال صحیح شیلد و اجرای ارت وابسته است.

این کابل برای کاربردهایی مناسب است که علاوه بر انعطاف‌پذیری کابل افشان، کاهش اثر نویز در مدارهای کنترل، فرمان و تجهیزات الکتریکی اهمیت دارد.
