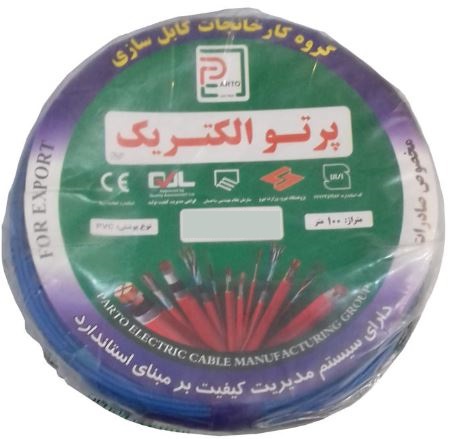

کابل افشان 5 در 2.5 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 2.5 پرتو الکتریک

کابل افشان 5 در 2.5 پرتو الکتریک از پنج رشته هادی مسی افشان تشکیل شده است که سطح مقطع نامی هر رشته 2.5 میلی‌متر مربع است. این کابل با روکش PVC و ولتاژ نامی 0.6/1 کیلوولت عرضه می‌شود و برای مدارهایی مناسب است که به پنج مسیر الکتریکی مجزا نیاز دارند. هنگام انتخاب کابل افشان ۵ در ۲.۵، علاوه بر تعداد رشته‌ها باید جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب نیز بررسی شود.

ساختار پنج‌رشته‌ای چه کاربردی دارد؟

ساختار پنج‌رشته‌ای امکان عبور چند هادی را داخل یک روکش مشترک فراهم می‌کند. این آرایش در بسیاری از مدارهای سه‌فاز برای انتقال سه فاز، نول و هادی حفاظتی کاربرد دارد؛ اما نقش دقیق رشته‌ها باید بر اساس رنگ‌بندی کابل و نقشه برق پروژه مشخص شود. وجود پنج رشته، کابل‌کشی را منظم‌تر می‌کند و نیاز به عبور چند سیم مجزا را کاهش می‌دهد.

هادی افشان چه تأثیری بر نصب دارد؟

هادی هر رشته از چند مفتول مسی نازک تشکیل شده است. این ساختار نسبت به هادی مفتولی انعطاف بیشتری ایجاد می‌کند و کابل‌کشی در داکت، سینی کابل و مسیرهای دارای تغییر جهت را آسان‌تر می‌سازد. هادی مسی افشان و سطح مقطع 2.5 میلی‌متر مربع برای هر پنج رشته در مشخصات این مدل تأیید شده است.

افشان بودن کابل به معنی مقاومت نامحدود در برابر حرکت، کشش یا خم‌کاری مداوم نیست. در زمان نصب باید از کشیدن شدید کابل، ایجاد خم‌های تند و وارد کردن فشار مکانیکی به روکش جلوگیری شود.

سطح مقطع 2.5 میلی‌متر مربع برای چه مصرفی مناسب است؟

سطح مقطع 2.5 mm² نسبت به مدل 5 در 1.5 ظرفیت مناسب‌تری برای مدارهایی با جریان بالاتر یا افت ولتاژ بیشتر فراهم می‌کند. بااین‌حال، نمی‌توان بدون مشخص بودن شرایط نصب یک عدد ثابت برای جریان مجاز کابل اعلام کرد. طول مسیر، دمای محیط، نحوه قرارگیری کابل، تعداد کابل‌های مجاور و جریان راه‌اندازی مصرف‌کننده بر انتخاب نهایی اثر می‌گذارند.

کابل افشان 5×2.5 می‌تواند در برخی تابلوهای برق، مدارهای فرمان، تجهیزات سه‌فاز و موتورهای متناسب با این سطح مقطع استفاده شود. برای بارهای سنگین یا مسیرهای طولانی ممکن است کابل 5 در 4 یا سایز بالاتر انتخاب مناسب‌تری باشد.

روکش PVC و شرایط استفاده

روکش PVC رشته‌ها را در برابر تماس الکتریکی و آسیب‌های معمول هنگام نصب محافظت می‌کند. این کابل برای کابل‌کشی در شرایط متعارف و مسیرهای حفاظت‌شده مناسب است؛ اما نباید بدون بررسی مشخصات پروژه، آن را برای دفن مستقیم، محیط‌های شیمیایی، فضای دارای ضربه شدید یا مجاورت دائمی با حرارت بالا انتخاب کرد. جنس مسی هادی، روکش PVC و ولتاژ نامی 0.6/1KV برای این محصول اعلام شده است.

راهنمای خرید کابل افشان 5 در 2.5 از برق بازار

پیش از خرید کابل افشان 5 در 2.5 پرتو الکتریک، تعداد رشته موردنیاز، جریان مصرف‌کننده، طول مسیر و افت ولتاژ را بررسی کنید. نام برند، سایز 5×2.5، نوع کابل و ولتاژ نامی درج‌شده روی روکش نیز باید با محصول موردنیاز پروژه مطابقت داشته باشد.

در فروشگاه برق بازار می‌توانید کابل افشان ۵ در ۲.۵ را بر اساس نوع مدار، متراژ و شرایط مصرف بررسی کنید تا انتخاب نهایی فقط بر مبنای قیمت یا تعداد رشته‌ها انجام نشود.
