کابل زمینی 1 در 16 افشارنژاد

تحلیل ساختار و عملکرد کابل زمینی 1 در 16 افشارنژاد

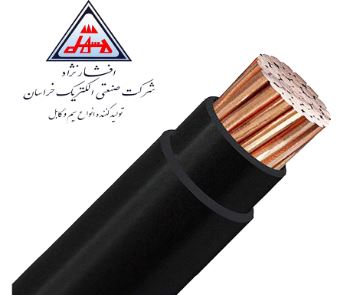

کابل زمینی 1 در 16 خراسان افشارنژاد از یک هادی مسی با سطح مقطع نامی ۱۶ میلی‌متر مربع تشکیل شده است. ساختار این محصول از نوع Cu/PVC/PVC است؛ یعنی هادی مسی در لایه داخلی قرار دارد، توسط عایق PVC پوشانده می‌شود و یک روکش PVC نیز به‌عنوان لایه بیرونی از کابل محافظت می‌کند.

ساختار تک‌رشته و هادی کلاس ۲ این محصول باعث شده برای مسیرهای ثابت برق‌رسانی مناسب باشد. در پروژه‌هایی که کابل پس از نصب جابه‌جایی یا خمش مداوم ندارد، استفاده از کابل زمینی می‌تواند برای انتقال انرژی در مسیرهای ثابت انتخاب مناسبی باشد. البته انتخاب نهایی باید با توجه به سطح مقطع موردنیاز، طول مسیر، شرایط نصب و مشخصات الکتریکی مدار انجام شود.

هادی و ساختار کابل زمینی 1×16 افشارنژاد

هادی کابل از مس آنیل‌شده نیمه‌افشان Class 2 ساخته شده و ساختار آن شامل ۷ مفتول مسی با قطر تقریبی ۱.۶۸ میلی‌متر (7×1.68 mm) است.

Class 2 به معنی ساختار نیمه‌افشان هادی است و نباید آن را با کابل افشان Class 5 یکسان دانست. کابل‌های Class 5 انعطاف بیشتری دارند، در حالی که کابل زمینی ۱ در ۱۶ افشارنژاد برای نصب ثابت طراحی شده است.

این ویژگی برای خریدار مهم است؛ زیرا اگر کابل قرار است در مسیر ثابت، تابلو برق یا تأسیسات ساختمانی و صنعتی استفاده شود، ساختار کلاس ۲ مناسب است. برای تجهیزات متحرک یا کابل‌هایی که مرتب خم می‌شوند باید کابل متناسب با آن کاربرد انتخاب شود.

مشخصات الکتریکی کابل زمینی ۱ در ۱۶ افشارنژاد

ولتاژ نامی این کابل ۰.۶/۱ کیلوولت (0.6/1 kV) است و برای شبکه‌های فشار ضعیف مورد استفاده قرار می‌گیرد.

حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد حدود ۱.۱۵ اهم بر کیلومتر (1.15 Ω/km) اعلام شده است. این مشخصه در محاسبه افت ولتاژ اهمیت دارد؛ به همین دلیل در مسیرهای طولانی باید علاوه بر جریان مصرفی، طول کابل نیز هنگام انتخاب سطح مقطع بررسی شود.

نکته مهم این است که برای کابل ۱۶ میلی‌متر مربع نمی‌توان یک آمپراژ ثابت برای تمام پروژه‌ها اعلام کرد. روش نصب، دمای محیط، تعداد کابل‌های مجاور و شرایط دفع حرارت روی جریان مجاز کابل تأثیر دارند.

عایق، روکش و ابعاد کابل 1 در 16 افشارنژاد

عایق هادی و روکش خارجی این کابل از PVC ساخته شده‌اند. ضخامت نامی عایق حدود ۱ میلی‌متر (1.0 mm) و ضخامت روکش خارجی حدود ۱.۴ میلی‌متر (1.4 mm) است.

قطر خارجی کابل نیز حدود ۹.۸۴ میلی‌متر (9.84 mm) اعلام شده است. این عدد در انتخاب لوله، کانال و مسیر عبور کابل اهمیت دارد.

وزن تقریبی کابل حدود ۲۲۵ کیلوگرم در کیلومتر (225 kg/km) است؛ یعنی ۱۰۰ متر (100 m) از این کابل تقریباً ۲۲.۵ کیلوگرم وزن دارد. این مشخصه برای خرید متراژ بالا و برنامه‌ریزی حمل و اجرای پروژه کاربردی است.

مزایای کابل زمینی ۱ در ۱۶ افشارنژاد

• هادی مسی آنیل‌شده با سطح مقطع ۱۶ میلی‌متر مربع (16 mm²)
• ساختار نیمه‌افشان کلاس ۲ (Class 2)
• مناسب برای کابل‌کشی ثابت
• ولتاژ نامی ۰.۶/۱ کیلوولت (0.6/1 kV)
• عایق و روکش PVC
• مقاومت هادی حداکثر ۱.۱۵ اهم بر کیلومتر (1.15 Ω/km)
• مناسب پروژه‌های ساختمانی، تأسیساتی و صنعتی
• ساختار تک‌رشته مناسب برای مدارهای قدرت با هادی‌های مجزا

کاربردهای کابل زمینی 1×16 افشارنژاد

کابل زمینی ۱ در ۱۶ افشارنژاد برای مسیرهای ثابت انتقال انرژی در تأسیسات فشار ضعیف کاربرد دارد. بسته به طراحی پروژه می‌توان از این کابل در موارد زیر استفاده کرد:

• تغذیه تابلوهای برق
• مسیرهای ثابت برق‌رسانی
• تأسیسات ساختمانی و صنعتی
• مدارهای قدرت با هادی‌های مجزا
• پروژه‌هایی که سطح مقطع ۱۶ میلی‌متر مربع برای آنها محاسبه شده است

تک‌رشته بودن کابل نیز باید هنگام خرید مورد توجه قرار گیرد. کابل 1×16 تنها یک هادی دارد و تعداد کابل‌های موردنیاز برای فاز، نول و ارت باید براساس طراحی شبکه مشخص شود.

نکات مهم قبل از خرید کابل زمینی ۱ در ۱۶ افشارنژاد

پیش از خرید، مطمئن شوید سطح مقطع ۱۶ میلی‌متر مربع (16 mm²) برای مدار موردنظر مناسب است. جریان مصرفی، متراژ مسیر، افت ولتاژ و روش نصب از مهم‌ترین عوامل انتخاب صحیح کابل هستند.

در زمان خرید همچنین به موارد زیر توجه کنید:

• متراژ واقعی کابل‌کشی قبل از سفارش مشخص شود.
• در مسیرهای طولانی افت ولتاژ بررسی شود.
• قطر حدود ۹.۸۴ میلی‌متر (9.84 mm) در طراحی مسیر لحاظ شود.
• برای کاربردهای متحرک از کابل متناسب با خمش و حرکت استفاده شود.
• در نصب زمینی، حفاظت مناسب مسیر کابل رعایت شود.
• مشخصات برند، سایز و ولتاژ درج‌شده روی کابل بررسی شود.

خرید کابل زمینی 1 در 16 افشارنژاد از برق بازار

برای خرید کابل زمینی ۱ در ۱۶ افشارنژاد، علاوه بر قیمت روز محصول، بهتر است مشخصات فنی کابل با شرایط پروژه تطبیق داده شود. سطح مقطع ۱۶ میلی‌متر مربع (16 mm²)، هادی مسی Class 2 و ولتاژ نامی ۰.۶/۱ کیلوولت (0.6/1 kV) از مهم‌ترین مشخصات این مدل هستند.

در فروشگاه برق بازار می‌توانید کابل زمینی 1×16 خراسان افشارنژاد را براساس متراژ موردنیاز پروژه تهیه کنید. مشخص بودن طول مسیر و شرایط مصرف قبل از سفارش، انتخاب دقیق‌تر کابل و مدیریت بهتر هزینه پروژه را ممکن می‌کند.
