کابل زمینی 1 در 300 افشارنژاد

تحلیل ساختار و عملکرد کابل زمینی 1 در 300 افشارنژاد

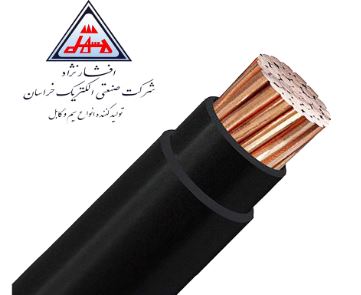

کابل زمینی 1 در 300 خراسان افشارنژاد دارای هادی مسی آنیل‌شده نیمه‌افشان کلاس ۲ (Class 2) با سطح مقطع نامی ۳۰۰ میلی‌متر مربع (300 mm²) است. هادی این کابل از ۶۱ مفتول مسی با قطر تقریبی ۲.۴۷ میلی‌متر (61×2.47 mm) تشکیل شده و عایق و روکش PVC ساختار Cu/PVC/PVC محصول را تکمیل می‌کنند.

ساختار Class 2 برای نصب ثابت طراحی شده و انعطاف آن از کابل‌های Class 5 کمتر است. بنابراین این کابل زمینی بیشتر برای فیدرها و مسیرهایی مناسب است که کابل پس از اجرا در موقعیت خود ثابت باقی می‌ماند و نیاز به خمش و حرکت مداوم ندارد.

مشخصات الکتریکی کابل 1×300 افشارنژاد

ولتاژ نامی محصول ۰.۶/۱ کیلوولت (0.6/1 kV) و ولتاژ آزمون آن ۴ کیلوولت (4 kV) است. حداکثر مقاومت الکتریکی هادی در دمای ۲۰ درجه سانتی‌گراد نیز ۰.۰۶۰۱ اهم بر کیلومتر (0.0601 Ω/km) اعلام شده است.

این مقدار مقاومت برای یک هادی مسی با سطح مقطع بالا اهمیت دارد، اما در انتخاب کابل همچنان باید افت ولتاژ مسیر محاسبه شود. همچنین نمی‌توان فقط بر اساس عبارت «کابل ۳۰۰» یک آمپراژ ثابت برای همه پروژه‌ها تعیین کرد؛ روش نصب، دمای محیط، تعداد کابل‌های مجاور و شرایط دفع حرارت روی ظرفیت جریان‌دهی واقعی اثر دارند.

عایق، روکش و ابعاد کابل زمینی ۱×۳۰۰

ضخامت عایق PVC این کابل ۲.۴ میلی‌متر (2.4 mm) و ضخامت روکش خارجی PVC حدود ۲ میلی‌متر (2 mm) است. قطر نهایی کابل نیز تقریباً ۳۱.۲۵ میلی‌متر (31.25 mm) و وزن آن حدود ۳.۳ کیلوگرم در هر متر اعلام شده است.

این ابعاد در سایز ۳۰۰ اهمیت زیادی دارند؛ زیرا انتخاب سینی، لوله، کانال، گلند و حتی روش حمل و کابل‌کشی باید متناسب با قطر و وزن واقعی کابل انجام شود. در متراژهای بالا، وزن کابل می‌تواند به یکی از عوامل اصلی در برنامه‌ریزی اجرای مسیر تبدیل شود.

این محصول با ساختار NYY و مطابق استانداردهای IEC 60502-1، IEC 60228، INSO 3569-1 و DIN VDE 0271 معرفی شده است. حداکثر دمای هادی در اتصال کوتاه نیز ۱۶۰ درجه سانتی‌گراد (160°C) اعلام شده است.

مزایای کابل زمینی ۱ در ۳۰۰ افشارنژاد

• هادی مسی با سطح مقطع ۳۰۰ میلی‌متر مربع (300 mm²)
• ساختار نیمه‌افشان کلاس ۲ (Class 2) مناسب نصب ثابت
• هادی ۶۱ مفتولی با قطر تقریبی ۲.۴۷ میلی‌متر (2.47 mm)
• ولتاژ نامی ۰.۶/۱ کیلوولت (0.6/1 kV)
• مقاومت هادی ۰.۰۶۰۱ اهم بر کیلومتر (0.0601 Ω/km) در دمای ۲۰ درجه سانتی‌گراد
• عایق و روکش PVC مجزا
• قطر خارجی حدود ۳۱.۲۵ میلی‌متر (31.25 mm)
• ساختار NYY مناسب مدارهای قدرت ثابت

کاربردهای کابل زمینی 1 در 300 افشارنژاد

کابل ۱×۳۰۰ افشارنژاد برای مسیرهای ثابت انتقال انرژی در شبکه‌های فشار ضعیف استفاده می‌شود و در صورت تأیید محاسبات پروژه می‌تواند در موارد زیر کاربرد داشته باشد:

• فیدرهای اصلی با سطح بار بالا
• ارتباط بین تابلوهای اصلی و تابلوهای توزیع
• تأسیسات برق صنعتی
• پروژه‌های ساختمانی و زیرساختی بزرگ
• مسیرهای ثابت انتقال قدرت
• مدارهایی که هادی ۳۰۰ میلی‌متر مربع (300 mm²) برای آن‌ها محاسبه شده است

این کابل تک‌رشته است؛ بنابراین در شبکه‌های سه‌فاز، تعداد کابل‌های فاز، نول و هادی حفاظتی باید بر اساس طراحی سیستم تعیین شود.

نکات مهم قبل از خرید کابل زمینی ۱ در ۳۰۰ افشارنژاد

در این سطح مقطع، انتخاب اشتباه کابل می‌تواند هزینه قابل توجهی به پروژه تحمیل کند. پیش از سفارش بهتر است علاوه بر بار مدار، موارد اجرایی نیز بررسی شوند:

• سطح مقطع بر اساس طراحی و محاسبات برق تأیید شود.
• افت ولتاژ مسیر به‌خصوص در متراژهای بالا کنترل شود.
• قطر ۳۱.۲۵ میلی‌متر (31.25 mm) در انتخاب تجهیزات مسیر لحاظ شود.
• وزن حدود ۳.۳ کیلوگرم در هر متر برای حمل و کابل‌کشی در نظر گرفته شود.
• برای تجهیزات متحرک از کابل مناسب خمش و حرکت استفاده شود.
• در مسیرهای دفنی یا دارای تنش مکانیکی، حفاظت مناسب برای کابل پیش‌بینی شود.
• مشخصات چاپ‌شده روی کابل شامل برند، سطح مقطع، ولتاژ و استانداردها هنگام تحویل کنترل شوند.

تأمین پروژه‌ای کابل زمینی ۱ در ۳۰۰ افشارنژاد از فروشگاه برق بازار

در خرید کابل زمینی 1 در 300 افشارنژاد، صرفاً مقایسه قیمت هر متر کافی نیست. در این سطح مقطع، پارامترهایی مانند مقاومت هادی، وزن واقعی کابل، قطر نهایی، کلاس هادی، اصالت برند و تطابق مشخصات محصول با دیتاشیت سازنده مستقیماً بر کیفیت اجرا و هزینه نهایی پروژه اثر می‌گذارند. این کابل با هادی مسی Class 2، سطح مقطع ۳۰۰ میلی‌متر مربع (300 mm²) و ولتاژ نامی ۰.۶/۱ کیلوولت (0.6/1 kV) برای فیدرها و مسیرهای ثابت انتقال قدرت در پروژه‌های سنگین طراحی شده است.

فروشگاه برق بازار امکان تأمین کابل زمینی ۱ در ۳۰۰ خراسان افشارنژاد را برای سفارش‌های متراژی و پروژه‌ای فراهم کرده است. مزیت خرید از برق بازار، دسترسی به مشخصات فنی شفاف، امکان بررسی محصول بر اساس نیاز واقعی پروژه و انتخاب متراژ متناسب با مسیر اجراست. برای پیمانکار، مجری برق یا خریدار صنعتی، این موضوع اهمیت دارد که کابل تحویلی از نظر برند، سایز، ولتاژ و مشخصات فنی با نیاز پروژه هماهنگ باشد و خرید صرفاً بر مبنای قیمت انجام نشود.

اگر کابل ۳۰۰ میلی‌متر مربع در محاسبات بار، افت ولتاژ و شرایط نصب پروژه تأیید شده باشد، برق بازار می‌تواند گزینه مناسبی برای تأمین این سایز از خراسان افشارنژاد با تمرکز بر خرید مطمئن و پروژه‌محور باشد.
