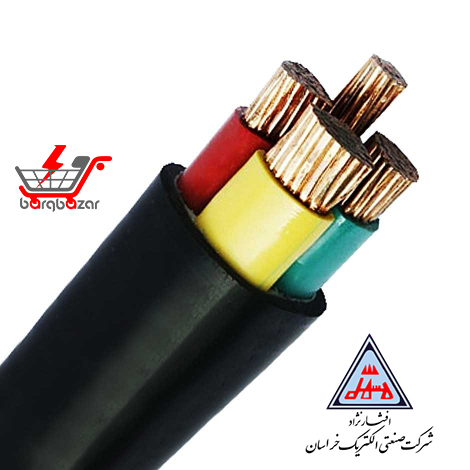

کابل زمینی 3 در 35+70 افشارنژاد یک کابل قدرت NYY-O با ساختار کلی CU/PVC/Pet-Tape/PVC است. سه هادی اصلی آن هرکدام سطح مقطع ۷۰ میلی‌متر مربع (70 mm²) دارند و هادی کوچک‌تر دارای سطح مقطع ۳۵ میلی‌متر مربع (35 mm²) است. در ساختار اعلام‌شده سازنده، هادی حفاظتی PE داخلی برای این مدل در نظر گرفته نشده است؛ بنابراین رشته ۳۵ میلی‌متر مربع در آرایش کابل، هادی نول است و نباید به‌صورت خودکار به‌عنوان ارت در نظر گرفته شود.

هادی‌های این کابل زمینی از مس آنیل‌شده و از نوع Stranded Class 2 هستند. فرم هادی نیز به‌صورت Sector یا سکتوری اعلام شده است؛ ساختاری که برای کابل‌های قدرت با سطح مقطع بالا مناسب بوده و با کابل افشان Class 5 که از تعداد زیادی مفتول بسیار ظریف تشکیل می‌شود تفاوت دارد.

ساختار هادی کابل زمینی ۳ در ۳۵+۷۰ افشارنژاد

در دیتاشیت این محصول، هر هادی ۷۰ میلی‌متر مربع از ۱۹ مفتول با قطر تقریبی ۲.۱۶ میلی‌متر (19×2.16 mm) و هادی ۳۵ میلی‌متر مربع از ۷ مفتول با قطر تقریبی ۲.۴۷ میلی‌متر (7×2.47 mm) تشکیل شده است. این ساختار نشان می‌دهد با یک کابل نیمه‌افشان قدرت مواجه هستیم، نه یک کابل افشان انعطاف‌پذیر.

حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برای رشته‌های اصلی ۷۰ میلی‌متر مربع ۰.۲۶۸ اهم بر کیلومتر (0.268 Ω/km) و برای هادی ۳۵ میلی‌متر مربع ۰.۵۲۴ اهم بر کیلومتر (0.524 Ω/km) اعلام شده است. پایین بودن مقاومت هادی‌های اصلی در این سطح مقطع برای انتقال انرژی در فیدرهای قدرت اهمیت دارد، به‌ویژه زمانی که متراژ کابل افزایش پیدا می‌کند و کنترل افت ولتاژ مطرح می‌شود.

مشخصات الکتریکی کابل زمینی 3 در 35+70 افشارنژاد

ولتاژ نامی کابل برابر ۶۰۰/۱۰۰۰ ولت (600/1000 V) یا ۰.۶/۱ کیلوولت (0.6/1 kV) و فرکانس سیستم در دیتاشیت ۵۰ هرتز (50 Hz) درج شده است. ولتاژ آزمون کابل نیز ۴ کیلوولت (4 kV) اعلام شده است.

یکی از اعداد مهم دیتاشیت، جریان اتصال کوتاه هادی به مدت یک ثانیه است که ۷.۷۷ کیلوآمپر (7.77 kA) ذکر شده است. این مقدار جریان اتصال کوتاه یک‌ثانیه‌ای است و نباید با جریان مجاز دائم کابل اشتباه گرفته شود. ظرفیت عبور جریان پیوسته باید متناسب با روش نصب، دمای محیط، شرایط خاک، تجمع کابل‌ها و طراحی واقعی مدار تعیین شود.

عایق و روکش کابل زمینی 3 در 35+70 افشارنژاد

عایق رشته‌های اصلی ۷۰ میلی‌متر مربع از PVC اکسترودشده با ضخامت نامی ۱.۴ میلی‌متر (1.4 mm) ساخته شده و ضخامت عایق هادی ۳۵ میلی‌متر مربع ۱.۲ میلی‌متر (1.2 mm) است. در اطراف مجموعه رشته‌ها نیز لایه‌ای از نوار پلی‌استر یا Pet-Tape قرار گرفته و روکش نهایی از PVC مشکی با ضخامت حدود ۱.۹ میلی‌متر (1.9 mm) تشکیل شده است.

دمای کاری اعلام‌شده برای کابل از ۳۰- تا ۷۰+ درجه سانتی‌گراد (-30°C to +70°C) است و حداکثر دمای هادی در شرایط اتصال کوتاه ۱۶۰ درجه سانتی‌گراد (160°C) ذکر شده است. ویژگی Flame Retardant نیز براساس IEC 60332-1-2 در دیتاشیت محصول درج شده است.

ابعاد و وزن کابل زمینی 3 در 35+70 افشارنژاد

قطر تقریبی کابل ۳۰.۵ میلی‌متر (30.5 mm) و وزن آن حدود ۲۷۰۰ کیلوگرم در کیلومتر (2700 kg/km) است؛ یعنی هر متر از کابل تقریباً ۲.۷ کیلوگرم وزن دارد. این موضوع در متراژهای پروژه‌ای اهمیت زیادی پیدا می‌کند، زیرا یک مسیر ۱۰۰ متری تقریباً معادل ۲۷۰ کیلوگرم کابل خواهد بود.

بنابراین هنگام اجرای این سایز، انتخاب قرقره، محل تخلیه، تحمل سینی یا ساپورت و نحوه کشیدن کابل در مسیر جزو ملاحظات واقعی پروژه هستند و بهتر است بعد از خرید به آن‌ها فکر نشود.

کاربرد کابل زمینی 3 در 35+70 افشارنژاد

سطح مقطع ۷۰ میلی‌متر مربع هادی‌های اصلی، این محصول را بیشتر وارد محدوده فیدرهای قدرت و شبکه‌های سه‌فازی می‌کند که نسبت به سایزهای پایین‌تر به سطح مقطع بیشتری نیاز دارند. براساس ساختار و رده ولتاژی کابل، از این سایز می‌توان متناسب با محاسبات پروژه برای مواردی مانند فیدر تابلوهای برق، توزیع انرژی در مجموعه‌های صنعتی، سوله‌ها، کارگاه‌ها و کابل‌کشی ثابت فشار ضعیف استفاده کرد.

ساختار NYY-O این کابل برای نصب ثابت در نظر گرفته شده است و کابل زره‌دار محسوب نمی‌شود. بنابراین در مسیرهایی که خطر ضربه یا فشار مکانیکی جدی وجود دارد، حفاظت مکانیکی مسیر باید جداگانه در طراحی پیش‌بینی شود.

اهمیت نول ۳۵ میلی‌متر مربع در کابل زمینی 3 در 35+70 افشارنژاد

این مدل دارای سه هادی اصلی ۷۰ و یک نول ۳۵ میلی‌متر مربع (35 mm²) است. بنابراین پیش از سفارش باید مشخص باشد که استفاده از نول با سطح مقطع کمتر با طراحی شبکه هماهنگ است. در شبکه‌هایی که میزان بارهای تک‌فاز، عدم تعادل فازها یا جریان نول قابل توجه است، انتخاب نول کاهش‌یافته باید براساس محاسبات مدار انجام شود. ساختار خود کابل طبق دیتاشیت شامل 3×70 mm² برای L و 1×35 mm² برای N است.

بررسی مشخصات فنی هنگام خرید کابل زمینی 3 در 35+70 افشارنژاد

هنگام خرید کابل زمینی ۳ در ۳۵+۷۰ افشارنژاد، تطابق سه هادی ۷۰ میلی‌متر مربع (70 mm²) و هادی ۳۵ میلی‌متر مربع (35 mm²) با مشخصات فیدر اهمیت زیادی دارد. جریان مصرفی، طول مسیر و نوع بار را بررسی کنید تا این سایز متناسب با نیاز واقعی پروژه انتخاب شود و هزینه خرید کابل به‌درستی مدیریت شود.

خرید کابل زمینی 3 در 35+70 افشارنژاد از برق بازار

در کابل‌هایی با این سطح مقطع، انتخاب متراژ دقیق اهمیت زیادی دارد. مقدار لازم برای ورود به تابلو، سربندی و تغییر مسیرها را نیز در محاسبه لحاظ کنید. برای خرید کابل زمینی 3 در 35+70 افشارنژاد از فروشگاه برق بازار، می‌توانید مشخصات محصول و قیمت روز را بررسی کرده و متراژ موردنیاز پروژه را متناسب با مسیر کابل‌کشی سفارش دهید. این کار کمک می‌کند خرید پروژه‌ای دقیق‌تر انجام شود و از هزینه ناشی از کمبود یا سفارش بیش از حد کابل جلوگیری شود.
