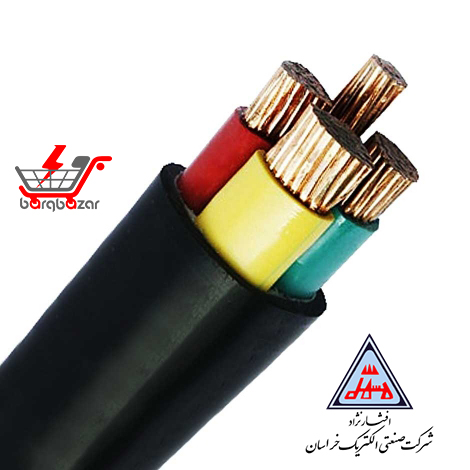

کابل زمینی 3 در 95+185 افشارنژاد

تحلیل ساختار و عملکرد کابل زمینی 3 در 95+185 افشارنژاد

کابل زمینی 3 در 95+185 افشارنژاد یک کابل قدرت سه‌ونیم‌رشته با هادی مسی است که از سه رشته ۱۸۵ میلی‌متر مربع (185 mm²) برای فازها و یک رشته ۹۵ میلی‌متر مربع (95 mm²) برای نول تشکیل می‌شود. هادی‌های این کابل زمینی از نوع نیمه‌افشان Class 2 هستند؛ ساختاری که برای کابل‌کشی ثابت در شبکه‌های برق و فیدرهای قدرت مناسب است.

این محصول در گروه کابل‌های NYY-O قرار می‌گیرد و از عایق و روکش PVC استفاده می‌کند. وجود نول ۹۵ میلی‌متر مربع در کنار سه فاز ۱۸۵ میلی‌متر مربع نیز نشان می‌دهد که این سایز برای مدارهایی طراحی شده که استفاده از نول با سطح مقطع کاهش‌یافته در محاسبات شبکه تأیید شده باشد.

مشخصات فنی کابل زمینی ۳ در ۹۵+۱۸۵ افشارنژاد

ولتاژ نامی کابل ۶۰۰/۱۰۰۰ ولت (600/1000 V) یا 0.6/1 kV است و برای شبکه‌های فشار ضعیف مورد استفاده قرار می‌گیرد. مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد برای رشته‌های ۱۸۵ میلی‌متر مربع حدود 0.0991 Ω/km و برای هادی ۹۵ میلی‌متر مربع حدود 0.193 Ω/km است.

این مشخصات به‌خصوص در پروژه‌هایی با طول مسیر بالا اهمیت پیدا می‌کنند؛ زیرا سطح مقطع کابل باید علاوه بر جریان مصرفی، از نظر افت ولتاژ و تلفات مسیر نیز متناسب با شرایط پروژه انتخاب شود.

عایق و روکش PVC نیز کابل را برای نصب ثابت در مسیرهای تأسیساتی، کانال‌های کابل و سایر روش‌های اجرایی متناسب با مشخصات کابل مناسب می‌کند. از آنجا که این محصول زره فلزی ندارد، در مسیرهایی که احتمال ضربه، فشار مکانیکی یا آسیب ناشی از عملیات اجرایی وجود دارد، باید حفاظت مناسبی برای کابل در نظر گرفته شود.

وزن و شرایط اجرای کابل زمینی 3 در 95+185 افشارنژاد

قطر خارجی کابل حدود ۴۷.۷ میلی‌متر (47.7 mm) و وزن آن تقریباً ۷ کیلوگرم در هر متر است. این اعداد در چنین سایزی فقط مشخصات کاتالوگی نیستند و مستقیماً روی نحوه اجرای پروژه تأثیر می‌گذارند.

برای مثال، ۱۰۰ متر کابل حدود ۷۰۰ کیلوگرم وزن دارد. به همین دلیل هنگام طراحی مسیر باید ظرفیت سینی کابل و ساپورت‌ها، محل قرارگیری قرقره و امکان کشیدن کابل در مسیر بررسی شود. در مسیرهایی با تعداد زیاد خم یا فضای محدود نیز ابعاد کابل باید هنگام انتخاب تجهیزات اجرایی در نظر گرفته شود.

وزن بالای این سایز روی خرید نیز اثر دارد. چند متر اختلاف در برآورد متراژ می‌تواند هزینه قابل توجهی ایجاد کند؛ بنابراین اندازه‌گیری دقیق مسیر برای کابل 185+95 اهمیت بیشتری نسبت به کابل‌های سبک‌تر دارد.

کاربرد کابل زمینی ۳ در ۹۵+۱۸۵ افشارنژاد

سطح مقطع ۱۸۵ میلی‌متر مربع هادی‌های اصلی باعث شده کابل زمینی ۳ در ۹۵+۱۸۵ افشارنژاد بیشتر در فیدرهای قدرت و پروژه‌هایی مورد استفاده قرار گیرد که انتقال توان بالاتری نسبت به سایزهای پایین‌تر نیاز دارند.

بسته به محاسبات الکتریکی پروژه، این کابل می‌تواند برای تغذیه تابلوهای اصلی و توزیع، خطوط برق کارخانه‌ها، سوله‌های صنعتی، واحدهای تولیدی، تجهیزات پرمصرف و ارتباط بین تابلوهای قدرت مورد استفاده قرار گیرد.

با این حال، صرفاً بزرگ‌تر بودن سطح مقطع دلیل مناسبی برای انتخاب این سایز نیست. جریان بار، طول مسیر، روش نصب، افت ولتاژ و وضعیت نول باید در کنار یکدیگر بررسی شوند تا استفاده از کابل ۱۸۵+۹۵ از نظر فنی و اقتصادی منطقی باشد.

نکات مهم هنگام خرید کابل زمینی 3 در 95+185 افشارنژاد

هنگام خرید این محصول، ابتدا مطمئن شوید ساختار سه فاز ۱۸۵ + نول ۹۵ میلی‌متر مربع با نقشه و طراحی شبکه مطابقت دارد. در مدارهایی که بارهای تک‌فاز زیاد یا عدم تعادل قابل توجه بین فازها وجود دارد، سطح مقطع نول اهمیت بیشتری پیدا می‌کند.

متراژ کابل را نیز فقط براساس فاصله مستقیم ابتدا و انتهای مسیر محاسبه نکنید. طول موردنیاز برای ورود به تابلو، سربندی، تغییر مسیرها و مقدار لازم در ابتدا و انتهای فیدر باید در سفارش لحاظ شود.

هنگام تحویل کابل، سایز، برند خراسان افشارنژاد، مشخصات چاپ‌شده روی روکش و سلامت ظاهری کابل را کنترل کنید تا محصول تحویل‌شده با سفارش شما مطابقت داشته باشد.

خرید کابل زمینی ۳ در ۹۵+۱۸۵ افشارنژاد از برق بازار

برای خرید کابل زمینی 3 در 95+185 افشارنژاد از فروشگاه برق بازار می‌توانید مشخصات فنی و قیمت روز محصول را بررسی کرده و متراژ موردنیاز پروژه را سفارش دهید.

در این سطح مقطع، انتخاب صحیح سایز و محاسبه دقیق متراژ اهمیت زیادی دارد؛ زیرا هم قیمت هر متر کابل بالاتر است و هم کمبود یا اضافه‌خرید چند متر می‌تواند هزینه پروژه را افزایش دهد. بررسی نیاز واقعی فیدر پیش از ثبت سفارش کمک می‌کند خرید کابل دقیق‌تر و متناسب با شرایط اجرای پروژه انجام شود.
